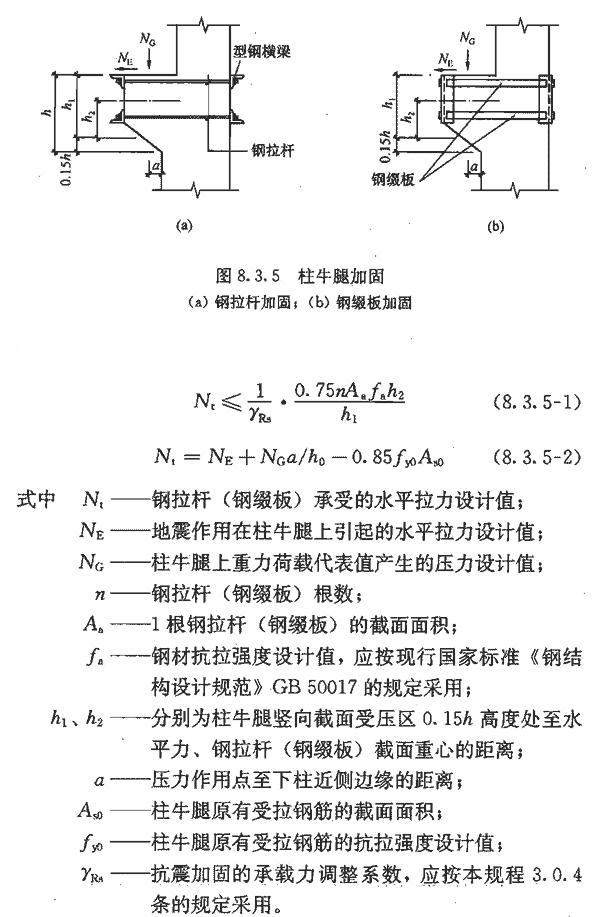

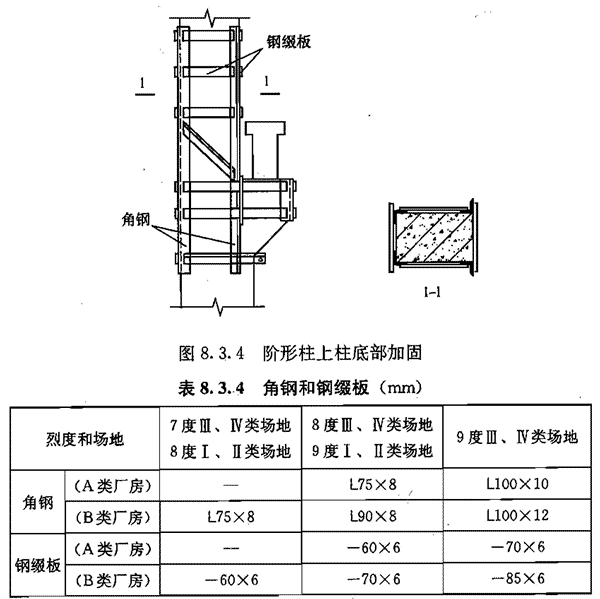

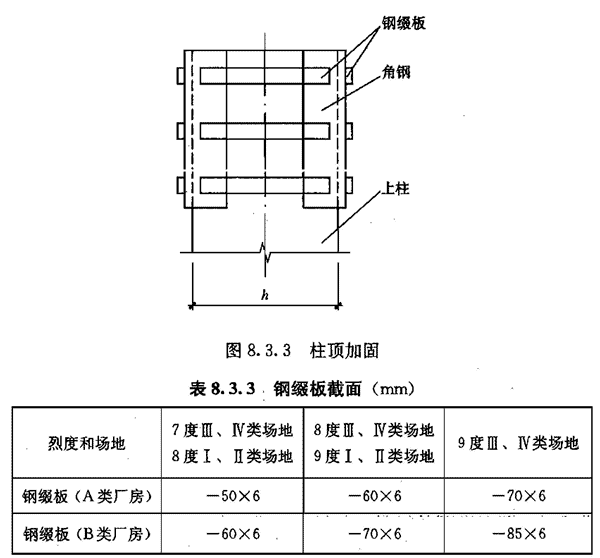

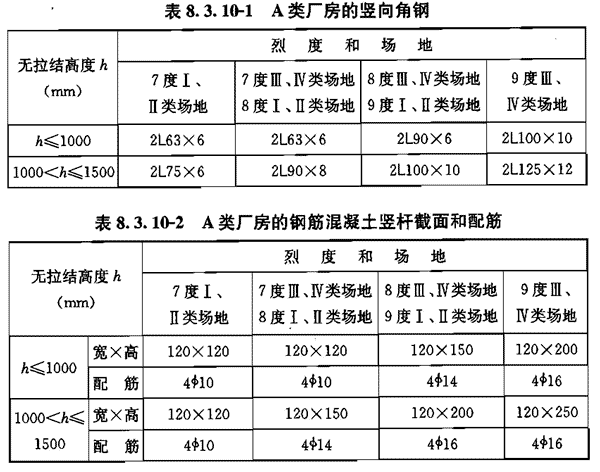

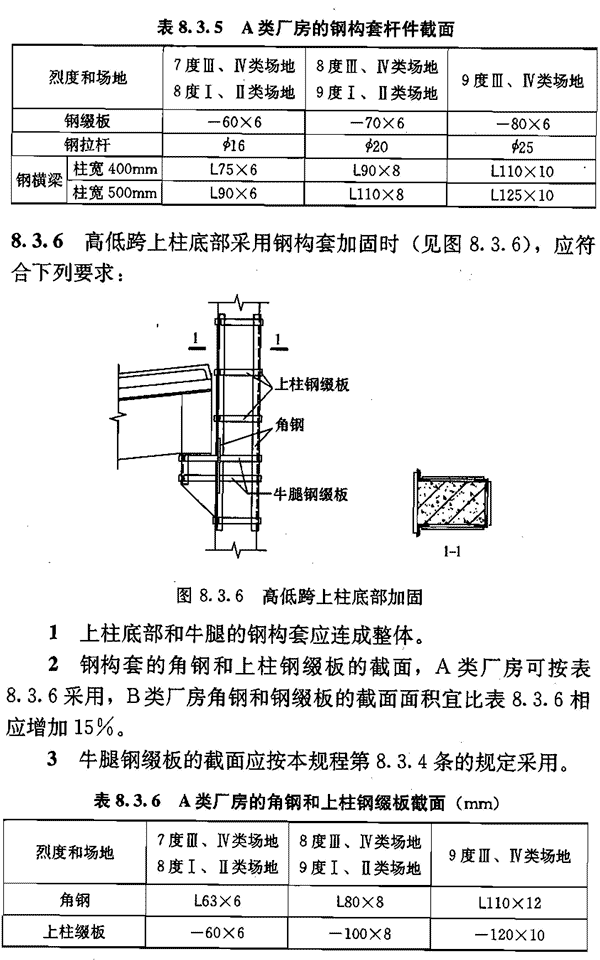

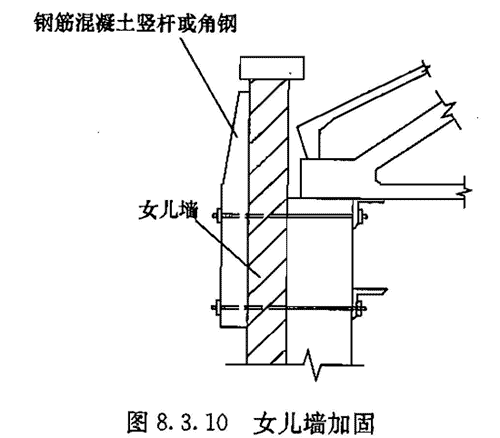

8．3 加固设计及施工 Ⅰ 屋盖加固 8．3．1 A类厂房钢筋混凝土Ⅱ型天窗架为T形截面立柱时，其加固应符合下列要求： 1 当为6、7度时，应加固竖向支撑的节点预埋件。 2 当为8度Ⅰ、Ⅱ类场地时，尚应加固竖向支撑的立柱。 3 当为8度Ⅲ、Ⅳ类场地或9度时，除按第1款的要求加固外，尚应加固所有的立柱。 8．3．2 增设屋盖支撑时，宜符合下列要求： 1 原有上弦横向支撑设在厂房单元两端的第二开间时，可在抗风柱柱顶与原有横向支撑节点间增设水平压杆。 2 增设的竖向支撑与原有的支撑宜采用同一形式；当原来无支撑时，宜采用“W”形支撑，且各杆应按压杆设计；支撑节点的高度差超过3m时，宜采用“X”形支撑。 3 屋架和天窗支撑杆件的长细比，压杆不宜大于200，当为6、7度时，拉杆不宜大于350，当为8、9度时，拉杆不宜大于300。 Ⅱ 排架柱加固 8．3．3 排架柱上柱柱顶采用钢构套加固时(见图8. 3．3)，钢构套的长度不应小于600mm，且不应小于柱截面高度；角钢不应小于∟63×6，钢缀板截面可按表8．3，3采用。 8．3．4 有吊车的阶形柱上柱底部采用钢构套加固时(见图8．3．4)，钢构套上端应超过吊车梁顶面，且超过值不应小于柱截面高度；其角钢和钢缀板可按表8. 3．4采用。 8．3．5 不等高厂房排架柱支承低跨屋盖牛腿采用钢构套加固时(见图8. 3．5)，应符合下列要求： 1 当厂房跨度不大于24m且屋面荷载不大于3．5kN／m2 时，钢缀板、钢拉杆和钢横梁的截面，A类厂房可按表8. 3．5采用，B类厂房可按表8．3．5增加15％采用。 2 不符合上述条件且为8、9度时，钢缀板、钢拉杆的截面可按下列公式计算，钢横梁的截面面积可按钢拉杆截面面积的5倍采用。 8．3．7 钢构套加固的施工，应符合本规程第6．3. 6条的规定。 Ⅲ 柱间支撑加固 8．3．8 增设钢筋混凝土套加固下柱支撑的下节点时(见图8．3．8)，应符合下列要求： 1 混凝土宜采用细石混凝土，其强度等级宜比原柱的混凝土强度提高一个等级；厚度不宜小于60mm且不宜大于100mm，并应与基础可靠连接；纵向钢筋直径不应小于12mm，箍筋应封闭，其直径不宜小于8mm，间距不宜大于lOOmm。 2 加固后，柱根沿厂房纵向的抗震受剪承载力可按整体构件进行截面抗震验算，但新增的混凝土和钢筋强度应乘以0．85的折减系数。 3 施工时，原柱加固部位的混凝土表面应凿毛、清除酥松杂质，灌注混凝土前应用水清洗并保持湿润。 8．3．9 增设柱间支撑时，应符合下列要求： 1 增设的柱间支撑应采用型钢；对于A类厂房，上柱支撑的长细比，当为8度时不应大于250，当为9度时不应大于200；下柱支撑的长细比，当为8度时不应大于200，当为9度时不应大于150；对于B类厂房，上柱支撑的长细比，当为7度时不应大于250，当为8度时不应大于200，当为9度时不应大于150；下柱支撑的长细比，当为7度时不应大于200，当为8、9度时不应大于150。 2 柱间支撑在交叉点应设置节点板，斜杆与该节点板应焊接；支撑与柱连接的端节点板厚度，对于A类厂房，当为8度时不宜小于8mm，当为9度时不宜小于10mm。对于B类厂房，当为7～9度时不宜小于10mm。 3 柱间支撑开间的基础之间宜增加水平压梁。 Ⅳ 封檐墙和女儿墙加固 8．3．10 封檐墙、女儿墙的加固，应符合下列要求： 1 竖向角钢或钢筋混凝土竖杆，应设置在厂房排架柱位置处的墙外(见图8. 3．10)。 2 钢材可采用Q235，混凝土强度等级宜采用C20，钢筋宜采用HPB235级钢筋。 3 无拉结且高度不超过1．5m时，对A类厂房，竖向角钢可按表8．3. 10—1选用，钢筋混凝土竖杆可按表8．3. 10-2选用；对B类厂房，角钢和钢筋的截面面积宜相应增加15％。 4 竖向角钢或钢筋混凝土竖杆应与柱顶或屋架节点可靠连接，出入口上部的女儿墙尚应在角钢或竖杆的上端设置联系角钢。
